Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают: нефтегазовые и горнодобывающие предприятия; объекты энергетики (ТЭЦ, ГЭС, ГРЭС); химические и пищевые производства; предприятия оборонной промышленности.

Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).

Конструкция корпуса

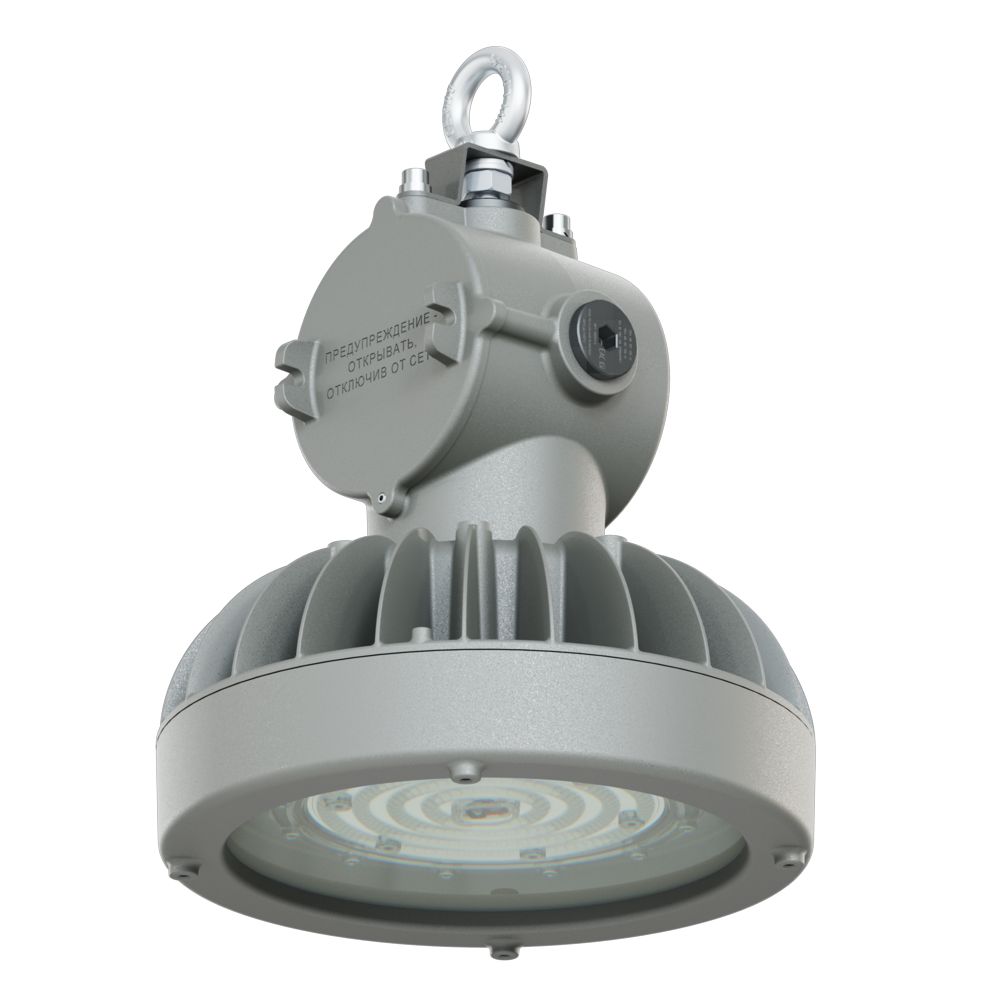

Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:

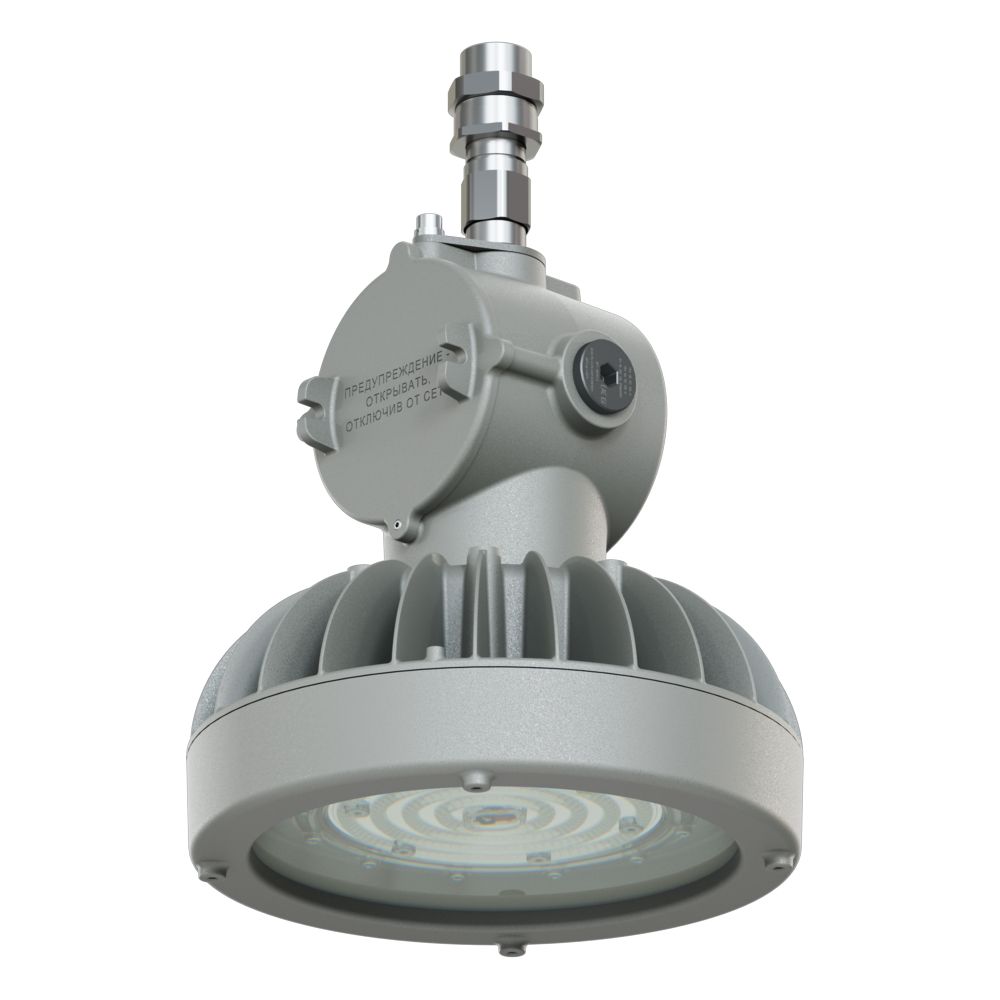

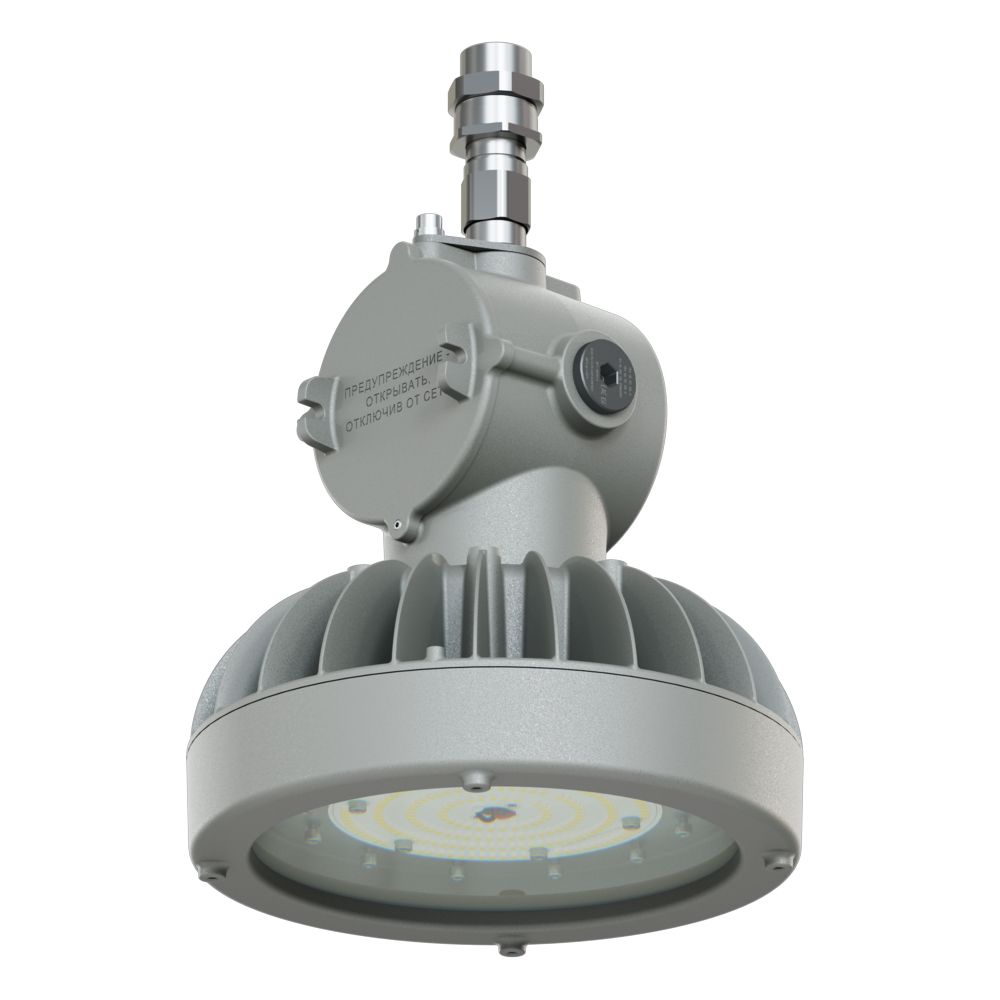

основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания. коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).

Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом. Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.

Взрывозащита

Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:

по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb); по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).

Система обозначений

Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:

Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6] Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]

Расшифровка переменных:

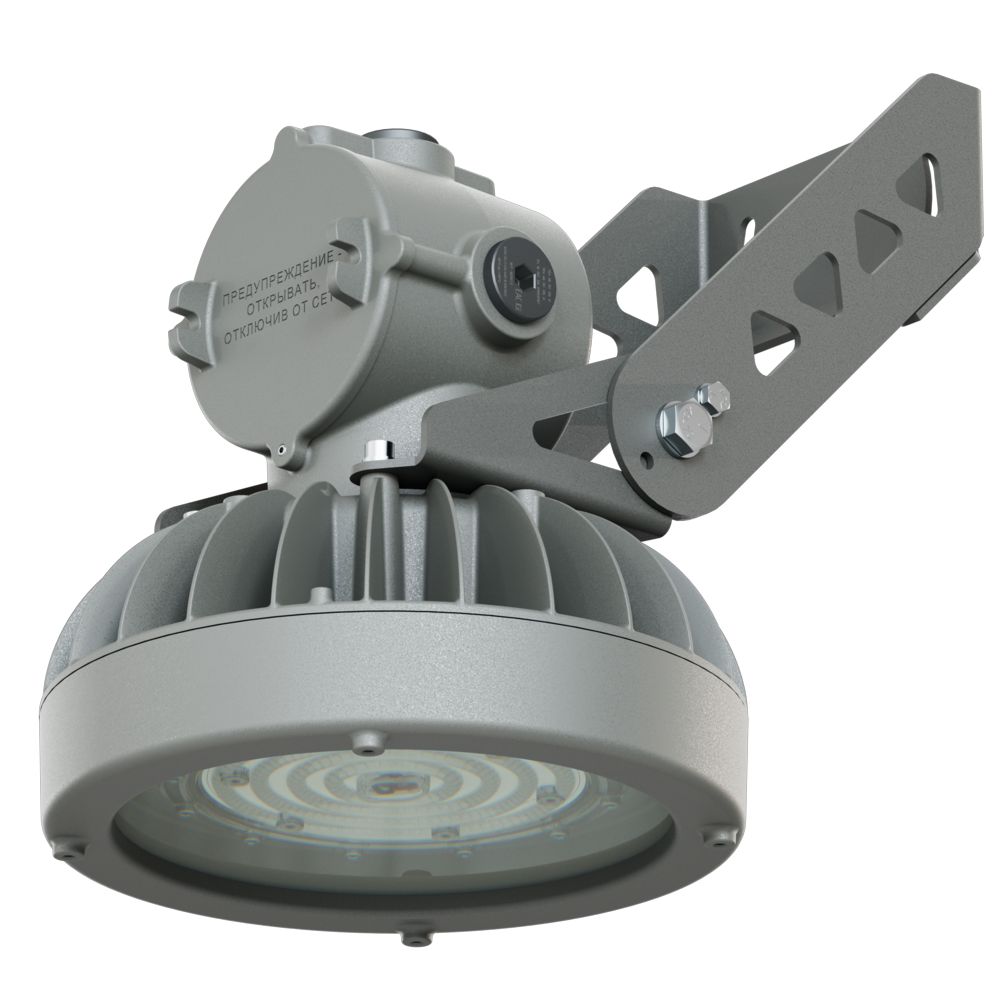

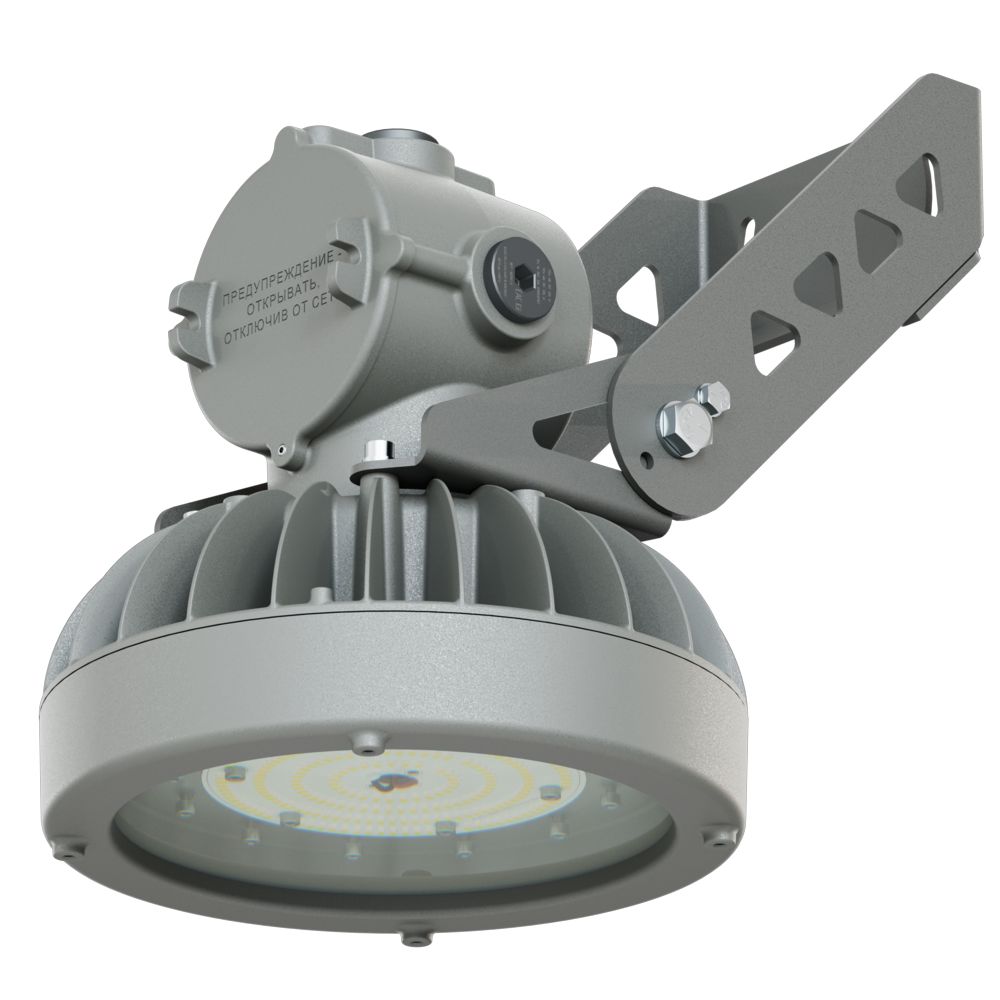

X1: Число светодиодных модулей. X2: Номинальная мощность (Вт). X3: Вид крепления. X4: Тип оптики (исполнение рассеивателя/линз). X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI). X6: Типоразмер резьбы кабельного ввода. Y1: Опциональная защитная решетка. Y2: Опциональный интерфейс управления. U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.

Светодиодный модуль

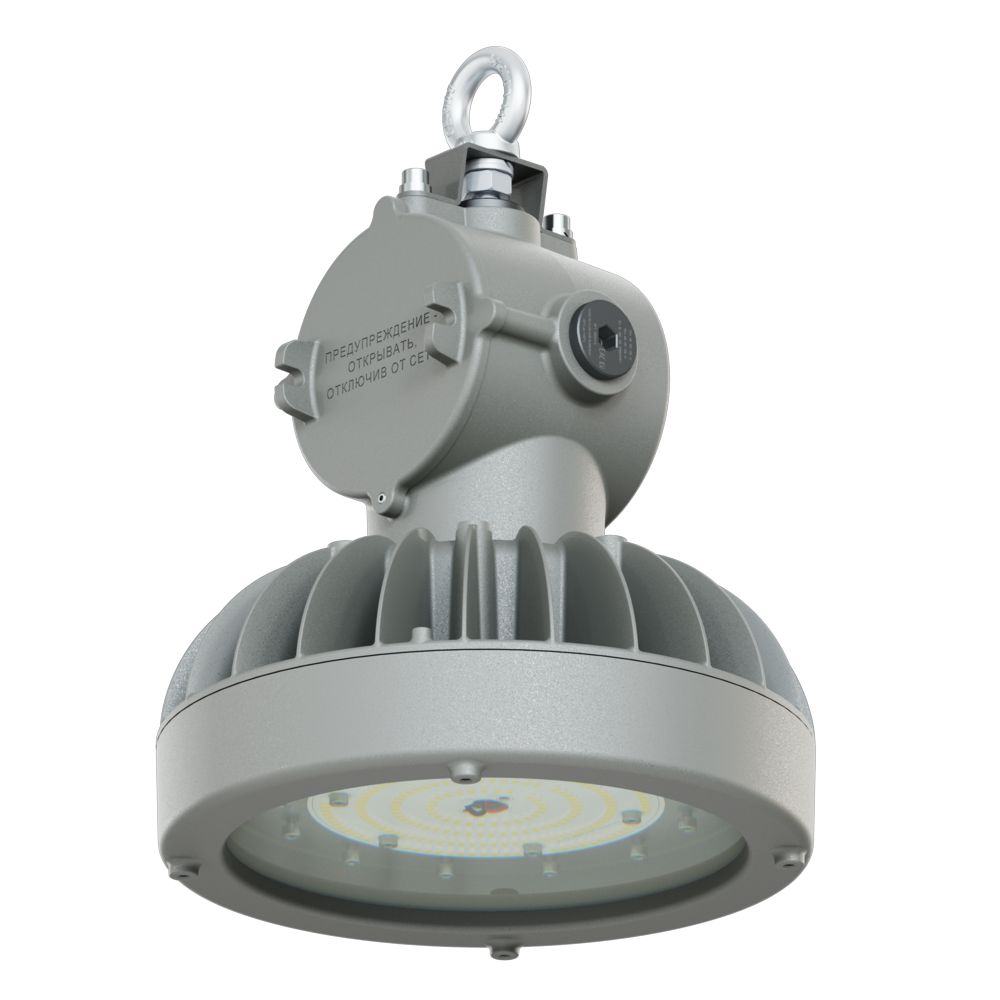

Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).

Рассеиватель

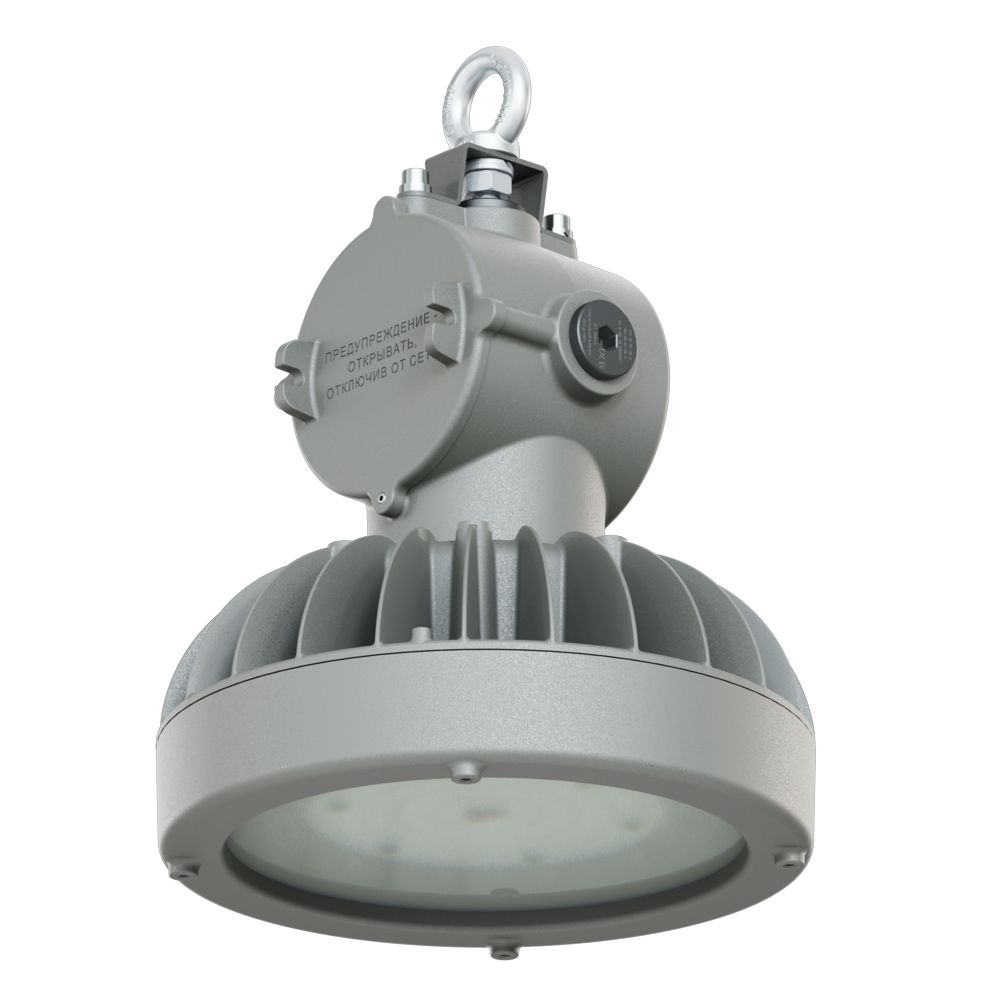

Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.

Линзы

Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°,
